Назначение
 | Преобразователь измерительный серии ОМЬ Преобразователь измерительный переменного тока короткого замыкания "ОМЬ-11" предназначен для линейного преобразования действующего значения переменного тока в унифицированный сигнал постоянного тока. Преобразователь может быть использован в электронных устройствах различных отраслей промышленности для контроля значений переменного тока, возникающих при коротких замыканиях или других аварийных режимах. Преобразователь имеет два входных канала с одним общим выходом без гальванической связи между входной и выходной цепями. |
Модификации
|
Тип преобразователей |
Измеряемая величина |
Количество каналов, шт. |
Класс точности |
|
ОМЬ-11 |
Ток короткого замыкания |
2 вх./ 1 вых. |
1,0 |
Технические характеристики
Обозначение |
Код |
Цепь питания |
Диапазон измерения входного тока, А |
Выходной ток, мА |
Диапазон изменения сопротивления нагрузки, кОм |
|
|---|---|---|---|---|---|---|
Диапазон изменения |
Нормирующее значение |
|||||
М98.045.00.000 |
ОМЬ-11.00 |
220 В переменного тока |
0 – 20 |
0 - 5 |
5 |
0 - 3 |
- 01 |
ОМЬ-11.01 |
0 – 50 |
||||
- 02 |
ОМЬ-11.02 |
0 – 100 |
||||
- 03 |
ОМЬ-11.03 |
0 – 200 |
||||
- 04 |
ОМЬ-11.04 |
0 – 20 |
4 - 20 |
20 |
0 - 0,6 |
|
- 05 |
ОМЬ-11.05 |
0 – 50 |
||||
- 06 |
ОМЬ-11.06 |
0 – 100 |
||||
- 07 |
ОМЬ-11.07 |
0 – 200 |
||||
- 08 |
ОМЬ-11.08 |
12 В постоянного тока |
0 – 20 |
0 - 5 |
5 |
0 - 3 |
- 09 |
ОМЬ-11.09 |
0 – 50 |
||||
- 10 |
ОМЬ-11.10 |
0 – 100 |
||||
- 11 |
ОМЬ-11.11 |
0 – 200 |
||||
- 12 |
ОМЬ-11.12 |
0 – 20 |
4 - 20 |
20 |
0 - 0,6 |
|
- 13 |
ОМЬ-11.13 |
0 – 50 |
||||
- 14 |
ОМЬ-11.14 |
0 – 100 |
||||
- 15 |
ОМЬ-11.15 |
0 – 200 |
||||
|
Примечания 1 Номинальное значение входного тока 5 А. 2 Время работы преобразователя при значении входного тока в диапазоне от 6 А до максимального значения (подчеркнуто) не более 10 с. 3 Преобразователь выдерживает без повреждений перегрузку входным током, равным 120 % от номинального значения тока измеряемой цепи, в течение 2 ч. |
||||||

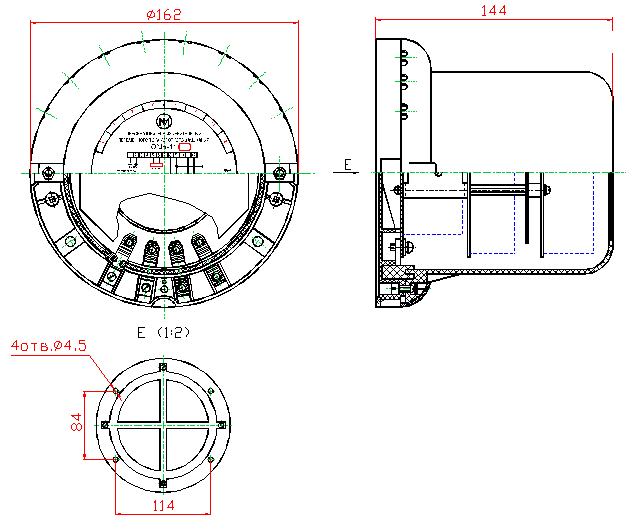

Габаритные размеры
