Электродвигатели типа ДСМ 2 |
ЭЛЕКТРОДВИГАТЕЛИ СИНХРОННЫЕ МНОГОПОЛЮСНЫЕ ТИПА ДСМ 2
|
Применение
Электродвигатели синхронные многополюсные с редуктором, типа ДСМ 2 , предназначены для использования в качестве комплектующих элементов в приборах и средствах промышленной автоматики, для вращения вертела в газовых и электрических плитах и других изделиях.

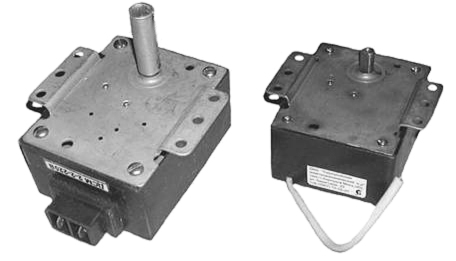

Возможны два варианта подключения электродвигателя к источнику питания: с помощью выводных концов и с помощью клемной колодки.
Возможны следующие исполнения выходного вала: со шлицом, с лыской с одной стороны вала, с лысками с двух сторон, с рифлением.
Выходной вал может комплектоваться крепежной муфтой (Рис. 2) для вращения вертела гриля в случае использования электродвигателя в газовых и электрических плитах.
Режим работы
Режим работы двигателей – продолжительный S1 по ГОСТ 183-74 или повторно-кратковременный с частыми пусками с продолжительностью включения (ПВ) 60%.
|
|
Технические характеристики
Напряжение питания, В |
220 |
Номинальная частота напряжения питания, Гц |
50 |
Номинальная частота вращения, мин -1 |
0,5 |
1 |
2 |
Направление вращения |
Левое или правое (указывается при заказе) |
Номинальный вращающий момент, Н*м (гс*см) |
2,5 (25000) |
1,5 (15000) |
1 (10000) |
Максимальный вращающий момент, Н*м (гс*см) |
2,8(28000) |
1,8 (18000) |
1,3 (13000) |
Потребляемая мощность, В*А |
7 |
Класс защиты |
0 по ГОСТ 12.2.007.0-75 |
Степень защиты |
IP 10 по ГОСТ 17494-87 |
Виды климатических исполнений |
УХЛ 4.2 и О4.2 по ГОСТ 15150 |
Вес, кг, не более |
0,32 |
ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
|
