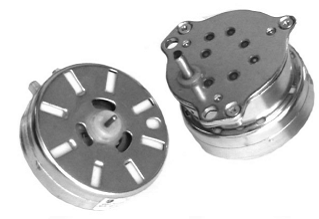

ЭЛЕКТРОДВИГАТЕЛИ ТИХОХОДНЫЕ СИНХРОННЫЕ МНОГОПОЛЮСНЫЕ ТИПА ДСМ
|
Применение
Электродвигатели тихоходные синхронные многополюсные типа ДСМ без редуктора и с механическим редуктором являются комплектующими элементами в приборах и средствах промышленной автоматики, предназначены для работы от однофазной сети переменного тока частоты 50 Гц или 60 Гц.
Режим работы
Режим работы двигателей – продолжительный S1 по ГОСТ 183-74 или повторно-кратковременный с частыми пусками с продолжительностью включения (ПВ) 60%.
|
|
Технические характеристики
| Наименование |
Значение параметра |
| ДСМ 450 |
ДСМ 375 |
ДСМ 60 |
ДСМ 12,4 |
ДСМ 2 |
ДСМ 0,2 |
ДСМ 1/300 |
| Напряжение питания, В |
12, 24, 36, 127, 220 |
| Номинальная частота напряжения питания, Гц |
60 |
50 |
50 |
50 |
50 |
50 |
50 |
| Номинальная частота вращения, мин -1 |
450 |
375 |
60 |
12,4 |
2 |
0,2 |
1/300 |
| Наличие редуктора |
Без редуктора |
С редуктором |
| Диаметр выходного вала редуктора, мм, d (см. рис.) |
- |
- |
3 |
5 |
3 |
5 |
5 |
| Высота лыски выходного вала редуктора, мм, h (см. рис.) |
- |
- |
2,5 |
4 |
2,5 |
4 |
4 |
| Направление вращения, мин-1 |
Левое или правое (указывается при заказе) |
| Номинальный вращающий момент, Н*м (гс*см) |
0,0008 (8) |
0,001 (10) |
0,004 (40) |
0,075 (750) |
0,1 (1000) |
0,25 (2500) |
0,3 (3000) |
| Максимальный вращающий момент, Н*м (гс*см) |
0,001 (10) |
0,0016 (16) |
0,004 (40) |
0,0875 (875) |
0,15 (1500) |
0,25 (2500) |
0,3 (3000) |
| Потребляемая мощность, В*А |
4,6 |
| Класс защиты |
0 по ГОСТ 12.2.007.0-75 |
| Степень защиты |
IP 10 по ГОСТ 17494-87 |
| Виды климатических исполнений |
УХЛ 4.2 и О4.2 по ГОСТ 15150-69 |
| Вес, кг, не более |
0,115 |
0,115 |
0,2 |
0,21 |
0,21 |
0,21 |
0,21 |

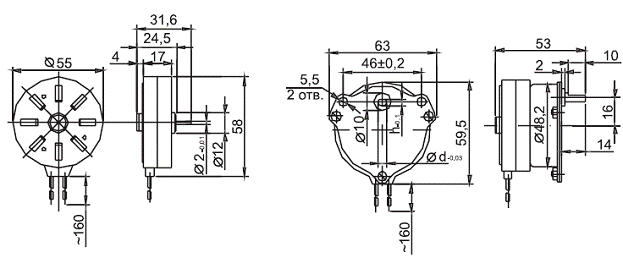

ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
|
