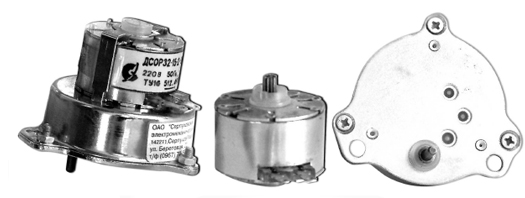

ЭЛЕКТРОДВИГАТЕЛИ ТИХОХОДНЫЕ СИНХРОННЫЕ МНОГОПОЛЮСНЫЕ ТИПА ДСО 32, ДСОР 32
|
Применение
Электродвигатели тихоходные синхронные многополюсные однофазные типа ДСО 32 (без редуктора) и ДСОР 32 (с редуктором), с питанием от однофазной сети переменного тока частотой 50 или 60 Гц, надежным однонаправленным пуском без каких либо устройств, применяются в приборах и средствах промышленной автоматики, бытовых приборах, реле времени.
Режим работы
Режим работы двигателей – продолжительный S1 по ГОСТ 183-74 или повторно-кратковременный с частыми пусками с продолжительностью включения (ПВ) 60% и частотой включения в час до 3600 для двигателей типа ДСО 32 и до 240 для двигателей типа ДСОР 32.
|
|
Технические характеристики
| Наименование |
Значение параметра |
| ДСО 32-0,08-0,450 |
ДСО 32-0,01-0,375 |
ДСОР 32-0,04-60 |
ДСОР 32-0,32-72 |
ДСОР 32-10-2,4 |
ДСОР 32-10-2 |
ДСОР 32-25-0,2 |
ДСОР 32-30-1/300 |
| Напряжение питания, В |
12, 24, 40, 60, 110, 127, 220 |
| Номинальная частота напряжения питания, Гц |
60 |
50 |
50 |
60 |
60 |
50 |
50 |
50 |
| Номинальная частота вращения, мин -1 |
450 |
375 |
60 |
72 |
2,4 |
2 |
0,2 |
1/300 |
| Наличие редуктора |
Без редуктора |
С редуктором |
| Диаметр выходного вала редуктора, мм, d (см. рис.) |
- |
- |
3 |
3 |
3 |
3 |
5 |
5 |
| Высота лыски выходного вала редуктора, мм, h (см. рис.) |
- |
- |
2,5 |
2,5 |
2,5 |
2,5 |
4 |
4 |
| Направление вращения, мин-1 |
Левое или правое (указывается при заказе) |
| Номинальный вращающий момент, Н*м (гс*см) |
0,0008 (8) |
0,001 (10) |
0,004 (40) |
0,032 (32) |
0,1 (1000) |
0,1 (1000) |
0,25 (2500) |
0,3 (3000) |
| Максимальный вращающий момент, Н*м (гс*см) |
0,001 (10) |
0,0013 (13) |
0,0048 (48) |
0,0038 (38) |
0,12 (1200) |
0,15 (1500) |
0,25 (2500) |
0,3 (3000) |
| Потребляемая мощность, В*А |
3 |
| Класс защиты |
0 по ГОСТ 12.2.007.0-75 |
| Степень защиты |
IP 30 по ГОСТ 17494-87 |
IP 20 по ГОСТ 17494-87 |
| Виды климатических исполнений |
УЗ и ТЗ по ГОСТ 15150-69 |
УХЛ 4 и О4 по ГОСТ 15150-69 |
| Вес, кг, не более |
0,068 |
0,068 |
0,16 |
0,16 |
0,165 |
0,165 |
0,17 |
0,18 |
ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
|
