Комплекс поверочный автоматизированный МИР АПК-01

Назначение

Предназначен для автоматизации проведения поверки (и других испытаний) контроллеров, выпускаемых ООО НПО «МИР», на соответствие требованиям, заявленным в технических условиях на контроллеры в части требований, предъявляемых к параметрам измерительных каналов ТИТ, ТИИ, ТС.

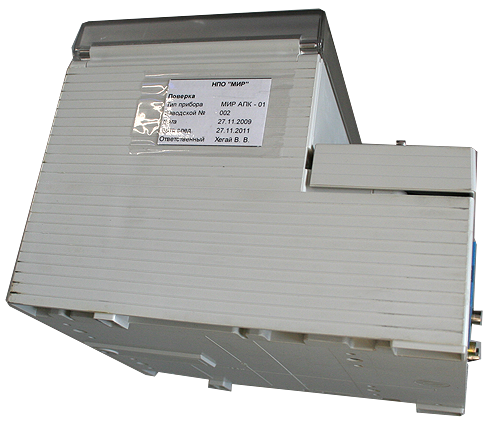

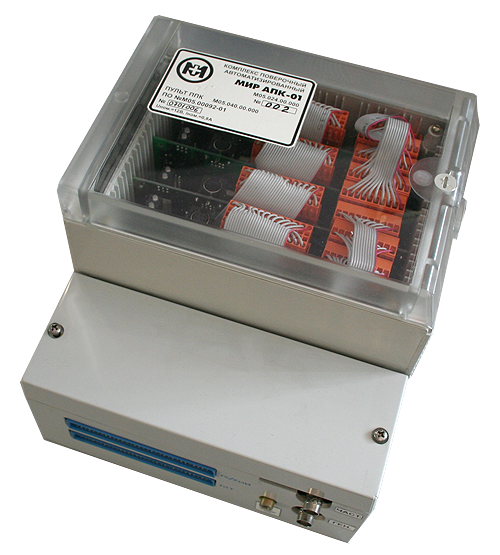

Фотографии продукции

Функционально АПК состоит из аппаратной и программной частей:

• пульт ППК М05.040.00.000 (в дальнейшем – ППК);

• калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000 НКГЖ.408741.001 (в дальнейшем – калибратор тока);

• программа "Программа автоматизированной поверки контроллера" М05.00092-01 (в дальнейшем – ПО АПК).

ППК обеспечивает:

• коммутацию (с помощью встроенных ключей) на выбранный канал ТИТ поверяемого контроллера тока от внешнего калибратора тока в диапазоне от минус 20 до плюс 20 мА;

•  переключение полярности тока, подаваемого от внешнего калибратора тока;

•  формирование одновременно на все каналы ТИИ поверяемого контроллера последовательности импульсных сигналов с определенными параметрами;

•  подключение к выбранному каналу ТС поверяемого контроллера эквивалента датчика ТС с определенными параметрами.

Управление ППК и обработка данных, поступающих с поверяемого контроллера, осуществляется ПО АПК.

ПО АПК может работать в трех режимах:

•  режим поверки контроллеров;

•  режим настройки модулей;

•  режим ручного управления ППК.

В режиме поверки контроллеров ПО АПК обеспечивает проверку измерительных каналов контроллеров в автоматическом режиме, при этом выполняются следующие функции:

•  конфигурирование контроллеров (тип и количество поверяемых каналов того или иного типа);

•  управление ППК;

•  управление внешним калибратором тока;

•  получение измерительной информации с контроллера;

•  расчет погрешностей измерений;

•  формирование протокола с результатами поверки контроллера.

Режим настройки модулей обеспечивает только управление модулями поверки ППК и управление внешним калибратором тока.

В режиме ручного управления ППК ПО АПК осуществляет управление модулями поверки ППК с использованием команд протокола нижнего уровня ППК.

ППК конструктивно выполнен в пластмассовом корпусе, состоящем из основного и кроссового отсеков. Внутри основного отсека устанавливаются два модуля поверки каналов ТИТ (по 24 канала ТИТ в каждом модуле) и два модуля поверки каналов ТС/ТИИ (по 24 канала ТС и ТИИ в каждом модуле), которые объединены в сеть посредством интерфейса RS-485. Внутри кроссового отсека крепятся кросс-плата ТС/ТИИ и кросс-плата ТИТ, предназначенные для коммутации сигналов, поступающих с модулей поверки каналов ТИТ и ТС/ТИИ, в сигналы, соответствующие входным сигналам проверяемых каналов контроллера, а также для подключения измерительных приборов.

Калибратор тока является эталонным средством измерения, внесенным в Государственный реестр средств измерений Российской Федерации и имеет действующее свидетельство о поверке. Рабочие условия эксплуатации АПК соответствуют условиям применения калибратора тока.
