КСО-285

Назначение

Камера сборная одностороннего обслуживания КСО-285 с номинальным напряжением переменного трехфазного тока частотой 50 Гц значением 6 и 10 кВ предназначена для комплектования распределительных устройств сетей с изолированной или глухозаземленной нейтралью, служащих для приема, распределения электрической энергии, защиты от перегрузок и токов короткого замыкания отходящих линий. Камера устанавливается внутри электропомещений.

Камеры КСО-285 собираются в КРУ и могут быть установлены в один или два ряда. При 2-х рядном расположении, на камеры устанавливается шинный мост. Камера представляет собой сварную металлоконструкцию, внутри которой, согласно схеме , установлено высоковольтное оборудование. Каркас камеры изготовлен из стали толщиной 3 мм, окрашен порошковой краской. Габаритные размеры основания камеры 1000х1050 мм, высота камеры 2800мм.

КСО-285 комплектуются: вакуумными выключателями BB/TEL, ВБ, ВВУ, ВР, Sion, Evolis, разъединителями РВФЗ МИР, РВЗ МИР, РВФЗ СЭЩ, РВЗ СЭЩ, измерительными трансформаторами тока ТОЛ-10, измерительными трансформаторами напряжения 3хЗНОЛП, силовыми трансформаторами ТЛС, полимерными или фарфоровыми изоляторами. Ошиновка камер выполняется алюминиевыми шинами, соединяемых с помощью сварки.

Релейная защита может быть выполнена на блоках микропроцессорной релейной защиты или электромеханических реле. Оперирование высоковольтной коммутационной аппаратурой осуществляется приводами, установленными на боковых стойках каркаса камеры.

Доступ в КСО-285 обеспечивают две двери: верхняя - в зону высоковольтного выключателя, трансформатора напряжения или предохранителя, нижняя - в зону кабельных присоединений силового трансформатора или разъединителей. Между дверью с аппаратурой вспомогательных цепей и высоковольтным выключателем установлена съемная перегородка, предотвращающая доступ в зону высокого напряжения. В корпусе КСО-285 имеются смотровые окна для обзора внутренней части камеры.

В целях безопасности обслуживающего персонала в камере КСО-285  предусмотрены механические блокировки.

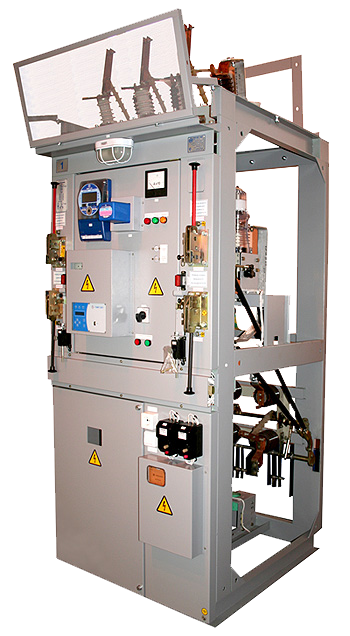

Фотографии продукции
