КСО-366М

Назначение

Камера сборная одностороннего обслуживания КСО-366М с номинальными напряжениями переменного трехфазного тока частотой 50 Гц значениями 6 и 10 кВ предназначена для комплектования распределительных устройств электрических сетей с изолированной или глухозаземленной нейтралью, служащих для приема, распределения электрической энергии, защиты от перегрузок и токов короткого замыкания отходящих линий. Камера устанавливается внутри электропомещений.

Камеры КСО-366М собираются в КРУ и могут быть установлены в один или два ряда. При 2-х рядном расположении, на камеры устанавливается шинный мост. Камера представляет собой сварную металлоконструкцию, внутри которой, согласно схеме , установлено высоковольтное оборудование. Каркас камеры изготовлен из стали толщиной 3 мм, окрашен порошковой краской. Габаритные размеры основания камеры 1000х1000 мм, высота камеры 2086 мм.

Камеры сборные одностороннего обслуживания КСО-366М комплектуются: выключателями нагрузки ВНА МИР, ВНА СЭЩ, разъединителями РВЗ МИР, РВЗ СЭЩ, измерительными трансформаторами тока ТОЛ-10, измерительными трансформаторами напряжения 3хЗНОЛП, силовыми трансформаторами ОЛСП, полимерными или фарфоровыми изоляторами. Ошиновка камер выполняется алюминиевыми шинами, соединяемых с помощью сварки.

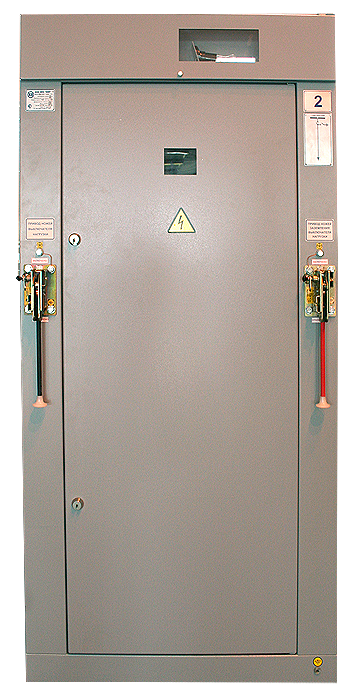

Оперирование высоковольтной коммутационной аппаратурой осуществляется приводами, установленными на боковых стойках каркаса камеры. Обслуживание камеры осуществляется через дверь, в которой имеется окно для обзора внутренней зоны. Освещение внутренней зоны осуществляется лампой накаливания, размещенной в верхнем коробе камеры, там же прокладываются магистрали вторичных цепей.

В целях безопасности обслуживающего персонала в камере КСО-366М предусмотрены механические блокировки. При организации учета на стороне высокого напряжения в комплекте с камерами поставляется панель учета со счетчиками.
